钢构CAD专业工具更新v3.93

钢构CAD专业工具更新为各类工程专业人员提供了基于AutoCAD平台的综合解决方案。该工具集包含会画图的五金手册、钣金展开放样、型钢杆件绘制、土建设计、数据运算、体面积计算等核心模块，大幅提升设计人员的工作效率。

基本简介

这款专业工具显著优化CAD绘图流程，在钢结构施工和钣金展开领域表现优异。其特色功能包括独创的钣金变形处理技术和高效的多节牛角弯展现能力，能在极短时间内完成复杂构件的可视化呈现。

适用于建筑、机械、钢结构等各领域工程师，通过模块化设计满足不同专业需求。主要功能模块包括：图纸优化系统、智能图框插入、文字对齐工具、日期自动更新、乱码修复、数据统计分析、图层管理系统等。该工具独立运行不占用系统内存，提供完整的安装卸载功能，可与AutoCAD环境无缝集成。

当前版本包含229项功能模块，其中钣金系列和钢梯支撑程序在未注册状态下有部分功能限制，其余通用功能模块均可无限制使用。

在AutoCAD2006及以上版本中，通过菜单加载选项可选择传统下拉菜单模式或活动工具栏模式，两种界面模式可根据需要随时切换。

软件特色

提供专业的结构设计与图纸处理能力

支持多种钢结构布局与安装方案设计

高效处理复杂曲线与几何图形

智能合并切割线与提取零件轮廓

增强型CAD文字处理功能

定制化H型钢参数配置方案

多样化建筑钢结构配置选项

批量结构坐标设计与分析功能

适用于各类建筑钢架搭建场景

专业级钢结构建模辅助工具

安装说明

安装过程分为两个步骤（首次安装需完整执行）：

第一步：运行安装程序，选择正确的AutoCAD安装目录（例如：D:ProgramFilesAutoCAD2008）；

第二步：程序自动激活AutoCAD，在命令行输入+++后回车，根据引导界面完成配置。

注意：安装前需关闭所有AutoCAD进程。若安装后菜单未显示，需检查相关配置文件的只读属性。对于天正建筑等第三方平台，需在对应系统的启动文件中添加加载代码。多用户环境下需单独激活菜单系统。

程序会自动备份当前AutoCAD设置，用户可随时通过内置工具恢复原始配置。如遇安装异常，建议完全卸载AutoCAD后重新安装。

使用说明

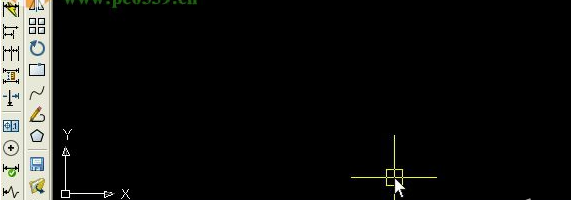

1、在AutoCAD环境中加载工具组件

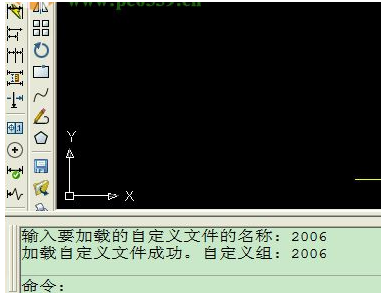

2、输入自定义文件名称2006完成加载

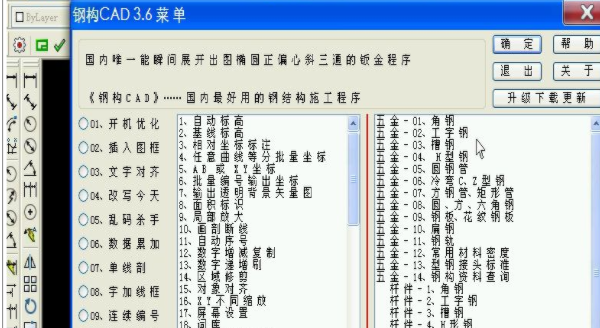

3、通过工具栏访问常用功能模块

4、核心功能包括：

系统优化设置

智能图框插入

文本对齐工具

日期自动标注

更新日志

新增功能模块

1、扩展结构组件库：

1.1、封头及球类展开模块

1.2、扩口型异径补料三通组件

功能优化改进

1、增强钣金展开功能，增加整板下料图生成

2、优化常用构件参数预设

3、修正五金手册中C型钢数据参数
