CAD齿轮绘图工具免费应用免费版

CAD齿轮绘图工具免费版是一款专为CAD软件设计的插件程序，它能够帮助用户高效绘制齿轮图形。在机械设计领域，齿轮是常见的关键部件，手动绘制往往耗时耗力，而这款插件通过集成专业工具，让用户在制图时快速生成精确的齿轮形状，显著提升工作效率。无论是设计工程师还是机械制图人员，都能借助此工具简化绘图流程，轻松应对复杂项目。插件操作简便，支持多种参数设置，确保齿轮图形的准确性和兼容性，适用于各种CAD平台。通过加载此插件，用户可以专注于核心设计任务，避免重复性劳动，从而提高整体设计质量。

安装方法

安装过程简单快捷，只需几个步骤即可完成。首先，解压下载的文件，文件名为 GEARM.LSP；接着，将解压后的 GEARM.LSP 文件复制到CAD软件安装目录下的support文件夹中；最后，打开CAD软件，进入工具菜单，选择加载应用程序选项，浏览并选中 GEARM.LSP 文件，点击加载按钮即可完成安装。安装后，插件会无缝集成到CAD界面中，用户无需额外配置，即可开始使用。整个过程仅需几分钟，适合各种水平的用户操作。

使用方法

使用此插件绘制齿轮图形非常直观。第一步，在CAD命令栏中输入命令GEAR；第二步，根据提示输入齿轮齿的个数，如24代表24齿；第三步，输入齿轮模数，例如0.4；第四步，设置压力角，通常为20度；第五步，指定曲线上的点的数目，推荐10以获得平滑曲线；第六步，用鼠标在绘图区点击确定齿轮的中心点位置；第七步，输入Y确认完成，屏幕上会立即显示完整的齿轮图形。每个步骤都配有清晰提示，用户即使初次使用也能轻松上手。通过调整参数，可以自定义齿轮大小、形状和精度，满足不同设计需求。

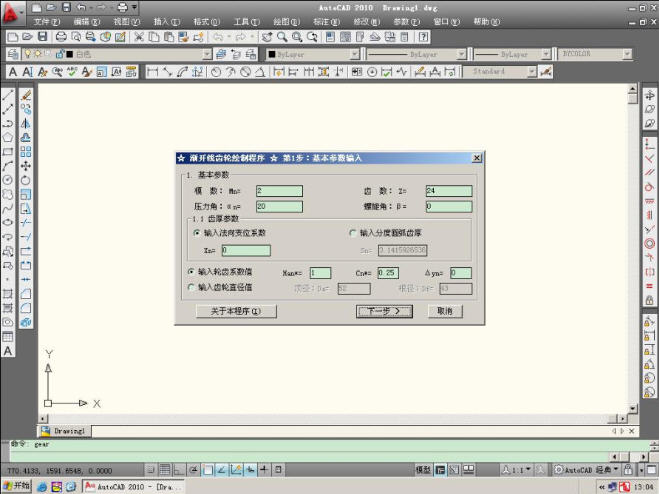

软件截图

用户评价：@机械设计达人：这款插件让我绘图效率翻倍，齿轮生成精准无误差！@工程师小王：操作简单快捷，节省了大量设计时间，强烈推荐。@CAD爱好者：免费工具却如此实用，日常项目离不开它。@设计新秀：参数设置灵活，上手快，适合初学者和专业用户。
